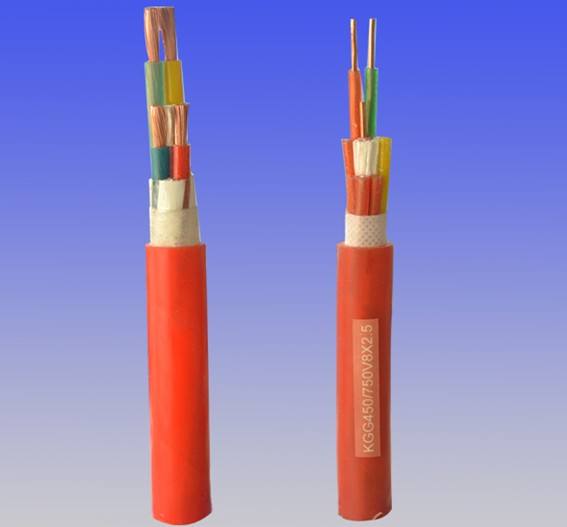

- 商品名稱：丁腈絕緣和護套控制軟電纜
- 添加時間：2023-01-14 17:11:52
- 電 話：0550-7322938
郵 箱：ahfmdl@163.com
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動用電器儀表連接線或信號傳輸，電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性，適合冶金、電力、機械、港口等行業具有移動等特殊要求場合使用。
二：產品執行標準
Q/HHTZH007.2
阻燃試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
***高工作溫度：70℃(阻燃型為105℃)
2． ***低環境溫度：固定敷設-40℃，非固定敷設-15℃
3． 電纜安裝敷設溫度應不低于-20℃。
四：基本型號及名稱
(K)YVFR | 丁腈絕緣和護套控制軟電纜 |
(K)YVFRP | 丁腈絕緣和護套銅編織屏蔽控制軟電纜 |
備注：1 如需阻燃電纜，請在型號前加ZR。
2導體線芯中銅絲可以采用鍍錫。
3 電纜如有特殊要求，可根據提供圖紙生產或根據使用環境要求設計生產。
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 阻燃丁腈軟電纜 |
系列代號 | K | 控制電纜 |
絕緣護套材料 | YVF | 丁腈 |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3。
2．20℃時絕緣電阻不小于50MΩ/KM
2． 成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
線芯*標稱截面(mm2) | 導體結構 (根數*直徑) (B/R) mm | 電纜***大外徑 | 參考重量(kg/km) | ||
YVFR | YVFRP | YVFR | YVFRP | ||
2*0.75 | 24*0.20 | 7.0 | 8.2 | 83 | 123 |
2*1.0 | 32*0.20 | 8.0 | 9.1 | 92 | 137 |
2*1.5 | 48*0.20 | 9.2 | 10.5 | 124 | 174 |
2*2.5 | 51*0.25 | 10.5 | 11.8 | 166 | 220 |
3*0.75 | 24*0.20 | 8.5 | 9.8 | 103 | 143 |
3*1.0 | 32*0.20 | 9.0 | 10.2 | 110 | 152 |
3*1.5 | 48*0.20 | 9.5 | 10.7 | 136 | 177 |
3*2.5 | 51*0.25 | 12.5 | 13.8 | 190 | 243 |
4*0.75 | 24*0.20 | 9.0 | 10.2 | 120 | 160 |
4*1.0 | 32*0.20 | 9.3 | 10.9 | 130 | 173 |
4*1.5 | 48*0.20 | 11.0 | 12.5 | 161 | 205 |
4*2.5 | 51*0.25 | 13.5 | 14.9 | 230 | 270 |
5*0.75 | 24*0.20 | 10.0 | 11.5 | 128 | 168 |
5*1.0 | 32*0.20 | 11.0 | 12.5 | 150 | 220 |
5*1.5 | 48*0.20 | 12.0 | 13.5 | 200 | 270 |
5*2.5 | 51*0.25 | 14.0 | 15.2 | 300 | 390 |
7*0.75 | 24*0.20 | 10.5 | 11.5 | 151 | 221 |
7*1.0 | 32*0.20 | 12.5 | 14.2 | 172 | 241 |
7*1.5 | 48*0.20 | 13.0 | 14.6 | 240 | 298 |
7*2.5 | 51*0.25 | 15.5 | 16.5 | 360 | 380 |
8*0.75 | 24*0.20 | 13.5 | 14.5 | 175 | 234 |
8*1.0 | 32*0.20 | 14.0 | 15.2 | 200 | 233 |
8*1.5 | 48*0.20 | 15.0 | 16.6 | 288 | 291 |
8*2.5 | 51*0.25 | 16.0 | 17.2 | 420 | 580 |
10*0.75 | 24*0.20 | 14.1 | 15.4 | 220 | 320 |
10*1.0 | 32*0.20 | 15.0 | 16.0 | 270 | 394 |
10*1.5 | 48*0.20 | 17.1 | 18.1 | 355 | 480 |
10*2.5 | 51*0.25 | 19.0 | 20.1 | 520 | 650 |
12*0.75 | 24*0.20 | 13.0 | 14.5 | 255 | 365 |
12*1.0 | 32*0.20 | 14.2 | 15.4 | 297 | 397 |
12*1.5 | 48*0.20 | 16.0 | 17.2 | 382 | 520 |
12*2.5 | 51*0.25 | 20.0 | 21.5 | 597 | 690 |
14*0.75 | 24*0.20 | 17.0 | 18.0 | 290 | 390 |
14*1.0 | 32*0.20 | 17.6 | 19.0 | 341 | 470 |
14*1.5 | 48*0.20 | 19.0 | 20.0 | 460 | 580 |
14*2.5 | 51*0.25 | 21.0 | 22.0 | 590 | 790 |
19*0.75 | 24*0.20 | 15.8 | 16.8 | 350 | 480 |
19*1.0 | 32*0.20 | 17.0 | 18.0 | 420 | 550 |
19*1.5 | 48*0.20 | 20.0 | 21.0 | 540 | 660 |
19*2.5 | 51*0.25 | 23.0 | 24.2 | 855 | 1073 |
